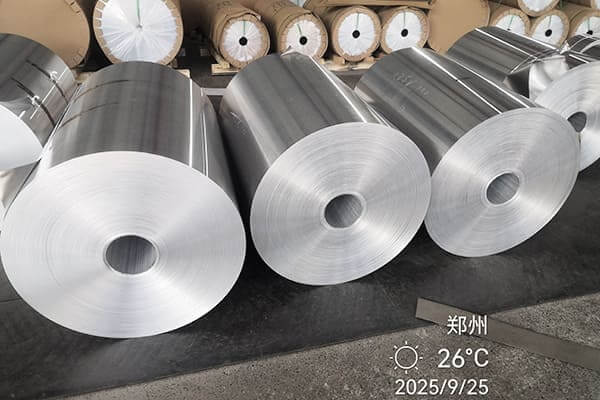

Lá nhôm 8011 90μm cho ống dẫn khí|Rào cản HVAC

1. Giới thiệu

Lá nhôm 8011 90MIC dùng cho ống dẫn khí là vật liệu có hiệu suất cao, -nặng được chỉ định để sản xuất ống dẫn khí linh hoạt cao cấp.

Loại đặc biệt này, thường được gọi là giấy bạc "khổ nặng", được thiết kế để mang lại sự nâng cấp đáng kể về hiệu suất cơ học so với giấy bạc tiêu chuẩn, mỏng hơn.

cáchợp kim 8011, một thành phần silicon-sắt-silic, mang lại lớp nền có độ bền và khả năng định hình tốt.

cácĐộ dày 90μm (0,09mm)tăng cường đáng kể điều này, mang lại hiệu quả vượt trộikhả năng chống đâm thủng và rách, tính toàn vẹn cấu trúc được cải thiện để duy trì hình dạng tốt hơn và hầu nhưlỗ kim-miễn phíbề mặt để đảm bảo hiệu suất rào cản không khí và độ ẩm.

Thường được cung cấp ở dạng mềm'O' (ủ) tính khíđể đạt được độ linh hoạt tối đa, vật liệu này là lựa chọn lý tưởng cho các ứng dụng HVAC có yêu cầu cao trong các tòa nhà thương mại, hệ thống thông gió công nghiệp và môi trường phòng sạch, nơi độ bền lâu dài, hiệu suất hệ thống và độ an toàn là tối quan trọng.

2. Thành phần hóa học và tính chất của lá nhôm 8011

2.1 Thành phần hóa học

Hợp kim nhôm 8011 thuộc hệ thống Al{1}}Fe{2}}Si, với khả năng kiểm soát thành phần chính xác xác định tính phù hợp của hợp kim này cho các ứng dụng HVAC.

Thông số kỹ thuật hợp kim theo tiêu chuẩn ASTM B209 và GB/T 3190 thiết lập các phạm vi nguyên tố sau

2.2 Tính chất cơ học và nhiệt độ

Đối với các ứng dụng ống dẫn khí, lá 8011 hầu như luôn được cung cấp trongTính khí 'O' (ủ hoàn toàn).

Nhiệt độ 'O':Đây là trạng thái mềm nhất, dẻo nhất của hợp kim, rất cần thiết cho việc chế tạo các ống dẫn mềm.

Nó cho phép giấy bạc dễ dàng được dát mỏng, gấp nếp và quấn xoắn quanh khung dây thép mà không bị nứt.

Tối ưu hóa độ dày 2.3 90 µm

Tại sao 90 µm (0,09 mm) thường được chỉ định cho mặt ống dẫn:

Độ bền cơ học:90 µm chống rách trong quá trình xử lý, uốn và ghép nối tốt hơn các lá kim loại rất mỏng (ví dụ: 6–25 µm).

Hiệu suất hơi và đâm thủng:giấy bạc dày hơn ít có khả năng phát triển lỗ kim trong chế tạo và lắp đặt; là một rào cản nguyên vẹn, nó cung cấp khả năng truyền hơi-gần như bằng không.

Cân bằng hình dạng:ở 90 µm, giấy bạc vẫn uốn cong và tạo hình dễ dàng cho các khuỷu tay, đường nối và vòng cổ mà không có lò xo-lưng quá mức hoặc bị nứt khi sử dụng dụng cụ và bán kính uốn cong chính xác.

Đánh đổi kinh tế và trọng lượng:cung cấp độ bền cần thiết cho hầu hết các hệ thống HVAC mà không cần tốn vật liệu và chi phí xử lý giấy bạc + tấm kim loại dày. Mật độ điển hình ~2,7 g/cm³ → một cuộn dây 90 µm nặng ≈ 2,43 kg trên mỗi mét vuông của giấy bạc một mặt.

Dung sai thông số kỹ thuật thực tế thường đặt độ dày ±5% (tức là 85,5–94,5 µm) trừ khi điều kiện dự án yêu cầu kiểm soát chặt chẽ hơn.

3. Quy trình sản xuất lá nhôm 90μm 8011

3.1 Đúc và cán

Quá trình sản xuất giấy bạc 90μm 8011 cho các ứng dụng HVAC bắt đầu bằng việc đúc liên tục tấm dày 6–8 mm, sau đó là khử nguội nhiều giai đoạn:

Thông số quy trình:

nấu chảy và tinh chế:

Nhiệt độ: 720–750 độ với khử khí argon

Filtration: Ceramic foam filters (30–50 ppi) removing inclusions >20μm

Hàm lượng hydro:<0.15 ml/100g Al to prevent porosity

Cán nóng:

Giảm từ 6 mm xuống 2,5 mm ở 350–400 độ

Làm mát có kiểm soát để đạt được cấu trúc hạt đồng nhất (cỡ hạt ASTM 5–7)

Trình tự cán nguội:

Giai đoạn 1: 2,5mm → 1,2mm (ủ trung gian ở 350 độ /4h)

Giai đoạn 2: 1,2mm → 0,3mm (ủ trung gian ở 340 độ /5h)

Giai đoạn 3: 0,3mm → 0,09mm (độ dày cuối cùng, nhiệt độ H24)

3.2 Xử lý nhiệt và ủ

Sau khi cán nguội vật liệu có thể là:

Ủ hoàn toàn hoặc một phần (O bình tĩnh)để có được độ dẻo tối đa cho việc tạo hình sâu; hoặc

Căng nhẹ để cứng lại (H{0}}tempers)khi cần thêm độ cứng.

Chu trình ủ (nhiệt độ và thời gian) kiểm soát các tính chất cơ học và giảm nguy cơ nứt cạnh trong quá trình rạch và tạo hình.

Kết quả tính chất cơ học ở O Temper:

3.3 Kiểm soát chất lượng rạch và cạnh

Quá trình xử lý cuối cùng bao gồm độ chính xácrạchtheo chiều rộng yêu cầu, cắt bớt các gờ và thu lại ID/OD cuộn dây được chỉ định.

Chất lượng cạnh rất quan trọng đối với nhà sản xuất ống dẫn - các cạnh thô gây ra vấn đề về độ bám dính của băng và làm tăng nguy cơ rò rỉ đường may.

Các nhà máy tốt kiểm tra độ nhám của cạnh và cung cấp bao bì bảo vệ để ngăn ngừa hư hỏng và dấu vết của cuộn dây.

4. Ưu điểm chính của lá nhôm 8011 90μm cho ống dẫn khí

Thông số kỹ thuật của lá nhôm 90μm 8011-H24 mang lại lợi ích hiệu suất có thể định lượng được trên nhiều lĩnh vực kỹ thuật:

Độ bền cơ học:

Độ bền kéo 120–170 MPa mang lại khả năng chống rách cao hơn 60% trong quá trình lắp đặt so với các giải pháp thay thế 50μm, điều này rất quan trọng khi kéo các ống dẫn mềm xuyên qua các hốc trần có nguy cơ mài mòn.

Khả năng chống đâm thủng 40–60N (được đo bằng đầu dò hình cầu ASTM D5748) ngăn ngừa hư hỏng do tiếp xúc ngẫu nhiên với ốc vít xây dựng.

Hiệu suất rào cản:

Với tốc độ truyền hơi nước (WVTR)<0.1 g/m²·day and oxygen transmission rate (OTR) <0.01 cm³/m²·day, the 90μm specification maintains insulation dryness even in high-humidity climates (85% RH, 30°C), preserving thermal conductivity of fiberglass insulation at rated 0.035 W/m·K rather than degraded 0.055 W/m·K from moisture absorption.

Hiệu suất nhiệt:

High reflectivity (>85% ở bước sóng hồng ngoại) giảm mức tăng nhiệt bức xạ trong ống dẫn làm mát từ 15–20% so với các giải pháp thay thế có bề mặt -không cách nhiệt hoặc giấy kraft, góp phần đạt được các mục tiêu về hiệu quả năng lượng HVAC tổng thể.

Độ dẫn nhiệt 210–220 W/(m·K) tạo điều kiện cân bằng nhiệt độ nhanh chóng, ngăn chặn độ trễ nhiệt trong các hệ thống thể tích không khí thay đổi (VAV).

Chống ăn mòn:

Ma trận Al-Fe-Si mang lại khả năng chống ăn mòn trong khí quyển (giảm cân<0.1 mg/cm² in 1,000-hour salt spray testing per ASTM B117), with optional chromate-free conversion coatings or hydrophilic lacquers extending service life in coastal or industrial atmospheres .

Khả năng tương thích chế tạo:

Đặc tính giãn dài 3–5% cho phép tạo hình xoắn ốc thành các ống dẫn linh hoạt có đường kính 50–1.000 mm mà không bị nứt cạnh, đồng thời duy trì đủ độ cứng cho các nhịp tự đỡ 1,2–1,5 m trong các ứng dụng ván ống cứng.

Tối ưu hóa kinh tế:

Với mật độ 2,71 g/cm³, giấy bạc 90μm chỉ tăng thêm 0,244 kg/m2 trọng lượng của ống dẫn, giảm yêu cầu hỗ trợ kết cấu từ 30–40% so với thép mạ kẽm (7,85 g/cm³) trong khi vẫn mang lại hiệu suất chắn hơi tương đương.

5. Ứng dụng của lá nhôm 8011 90 Micron trong hệ thống ống dẫn khí

5.1 Hệ thống HVAC của tòa nhà thương mại

Trong các tòa nhà thương mại, nơi hệ thống HVAC chiếm 40–60% tổng mức tiêu thụ năng lượng, giấy bạc 90μm 8011 đóng vai trò là lớp chắn hơi bên ngoài trong ống dẫn mềm nhiều lớp AL-PET-AL.

Thông số kỹ thuật đáp ứng các yêu cầu tiêu chuẩn năng lượng ASHRAE 90.1 về rò rỉ ống dẫn (Loại 6,<3 L/s·m² at 250 Pa) through superior seam integrity.

Cấu hình điển hình:

Lớp trong: đục lỗ 90μm 8011-O (để hấp thụ âm thanh)

Cách nhiệt: Sợi thủy tinh 25–50mm (khả năng chịu nhiệt R-4.2 đến R-8.4)

Rào chắn bên ngoài: 90μm 8011-H24 có cán màng PET (chống trầy xước)

5.2 Hệ thống thông gió và loại bỏ bụi công nghiệp

Các ứng dụng công nghiệp đòi hỏi độ bền cao hơn do tải hạt và tiếp xúc với hóa chất.

Giấy bạc 90μm 8011 có lớp phủ sơn mài phenolic-epoxy (độ dày màng khô 8–12μm) chống lại:

Sương dầu và hơi hydrocarbon (cơ sở hóa dầu)

Nước ngưng có tính axit (pH 3–5, nhà máy chế biến kim loại)

Hạt mài mòn (sản xuất xi măng, bông khoáng)

5.3 Phòng sạch và môi trường y tế

ISO 14644-1 Phòng sạch loại 5–8 yêu cầu vật liệu ống dẫn không bong tróc, không chứa hạt.

Giấy bạc 90μm 8011 đáp ứng các tiêu chí sau:

Tạo hạt bề mặt<0.5 particles/cm² (>0,5μm) mỗi IEST-RP-CC003

Thoát khí<1.0% total mass loss (TML) per ASTM E595

Đặc tính bề mặt sinh học (lớp phủ kháng khuẩn ion bạc{0}}tùy chọn)

5.4 Khu dân cư và biệt thự cao cấp-

Đối với các ứng dụng dân dụng sang trọng, giấy bạc 90μm 8011 giúp giảm âm thanh (tổn thất chèn 15–20 dB ở 1.000 Hz) và cách nhiệt trong các hầm rượu-được kiểm soát khí hậu, rạp hát tại nhà và dãy phòng chính.

Khả năng tương thích của vật liệu với chất kết dính-VOC thấp hỗ trợ các chứng nhận LEED và WELL Building Standard.

6. Quy trình kiểm tra và đảm bảo chất lượng của Huawei

Công ty TNHH Nhôm Hà Nam Huawei(Huawei) cung cấp giấy bạc 8011 với chương trình Đảm bảo chất lượng có cấu trúc được thiết kế riêng cho các sản phẩm giấy bạc HVAC. Các giao thức điển hình:

6.1 Xác minh kích thước

Bản đồ độ dày:Ánh xạ micromet dòng điện xoáy hoặc micromet tiếp xúc qua cuộn dây để đảm bảo dung sai danh nghĩa 90 µm ± đã nêu.

Chiều rộng và độ phẳng:Máy đo laze hoặc cơ khí; ID/OD cuộn dây và xác minh trọng lượng.

6.2 Xác nhận tính chất cơ học

Kiểm tra độ bền kéotrên các phiếu đại diện (dọc/ngang) để xác minh Rm / Rp0,2 và độ giãn dài.

Thử nghiệm uốn cong/khả năng định hìnhđể xác nhận bán kính uốn cong tối thiểu cho nhiệt độ được cung cấp.

6.3 Chứng nhận hiệu suất rào cản

Tính liên tục bề mặt / phát hiện lỗ kim(kiểm tra bằng mắt dưới độ phóng đại hoặc kiểm tra hộp chân không) để đảm bảo độ kín hơi.

Kiểm tra độ thấmhoặc thử nghiệm khả năng truyền hơi-của nước trên các cụm nhiều lớp khi thông số kỹ thuật của dự án yêu cầu.

6.4 Tiêu chuẩn chất lượng bề mặt

Mức độ khiếm khuyết thị giácđược chỉ định (tiêu chí chấp nhận/từ chối đối với vết trầy xước, vết lõm, vết đốm).

Kiểm tra độ bám dính và lớp phủđối với lá nhôm được sơn mài hoặc ép lớp (cắt{0}}chéo, độ bền của vỏ).

Cung cấp tài liệu:Chứng chỉ Kiểm tra Nhà máy (MTC) với khả năng truy xuất nguồn gốc nhiệt/cuộn dây, bảng dữ liệu lớp phủ và cuộn dây mẫu để phê duyệt.

7. Phân tích vật liệu so sánh

Dưới đây là so sánh thực tế của 8011-90µm với các lựa chọn lá thông thường khác dành cho bề mặt ống dẫn (hướng dẫn mang tính đại diện):

8. Kết luận

8011 lá nhôm 90mic cho ống dẫn khíhệ thống đại diện cho một giải pháp-cân bằng tốt giúp điều chỉnh hiệu suất, độ bền và hiệu quả-chi phí với các yêu cầu HVAC hiện đại.

Bằng cách kết hợp khả năng chống ăn mòn vốn có của nhôm với độ bền và khả năng định hình tối ưu của hợp kim 8011 ở độ dày 90 μm, vật liệu này thực hiện hiệu quả vai trò kép của rào cản hơi và mặt bảo vệ trong các ứng dụng ống dẫn khí.

Cuối cùng, việc chọn lá nhôm 8011 90mic cho các ứng dụng ống dẫn khí cho phép các nhà thiết kế, nhà thầu và chủ sở hữu cơ sở đạt được khả năng ngăn chặn luồng không khí đáng tin cậy, hiệu suất cách nhiệt hiệu quả và vận hành hệ thống bền bỉ, hỗ trợ cả mục tiêu tiết kiệm năng lượng và hiệu suất tòa nhà-lâu dài.

Câu hỏi thường gặp

1. Lá nhôm 90mic có còn được coi là “dẻo” không?
Đúng. Ngay cả ở mức 0,09mm, hợp kim 8011 ở nhiệt độ 'O' vẫn cực kỳ mềm và dẻo. Nó có thể dễ dàng uốn cong và tạo thành hình xoắn ốc của một ống dẫn linh hoạt.

Mặc dù nó cứng hơn một chút so với lá 20mic nhưng tính linh hoạt của nó lại đủ đáp ứng mục đích dự định của nó.

2. Lá 90mic có làm cho ống dẫn êm hơn không?
Một cách gián tiếp, vâng. Độ cứng cao hơn của lá 90mic giúp ống dẫn duy trì hình dạng tròn ngay cả ở những khúc cua chật, giúp thúc đẩy luồng không khí mượt mà hơn (ít nhiễu loạn hơn).

Điều này có thể góp phần làm giảm tiếng ồn không khí (âm thanh vù vù) so với ống dẫn mỏng hơn có thể bị xẹp hoặc xoắn.

3. Giấy bạc này có được sử dụng cho cả lớp bên trong và bên ngoài của ống cách nhiệt không?
Đúng. Đó là sự lựa chọn lý tưởng cho cả hai. Là lõi bên trong, nó cung cấp một kênh bền, kín khí cho không khí.

Là lớp áo khoác ngoài (rào cản hơi) trên lớp cách nhiệt, khả năng chống đâm thủng cao của nó là một lợi thế lớn, bảo vệ lớp cách nhiệt mỏng manh khỏi bị hư hại trong quá trình lắp đặt.
